Os instaladores de cabos usam muitas ferramentas. Você precisa de ferramentas manuais básicas e equipamentos de teste especializados. Essas ferramentas garantem que suas conexões sejam eficientes e confiáveis. Eles são cruciais para cada etapa da instalação do cabo, desde a configuração inicial até o teste final. Conhecer essas ferramentas mostra a precisão e a habilidade necessárias neste trabalho. Ferramentas de qualidade, como algumas ferramentas MARSHINE, fazem uma grande diferença.

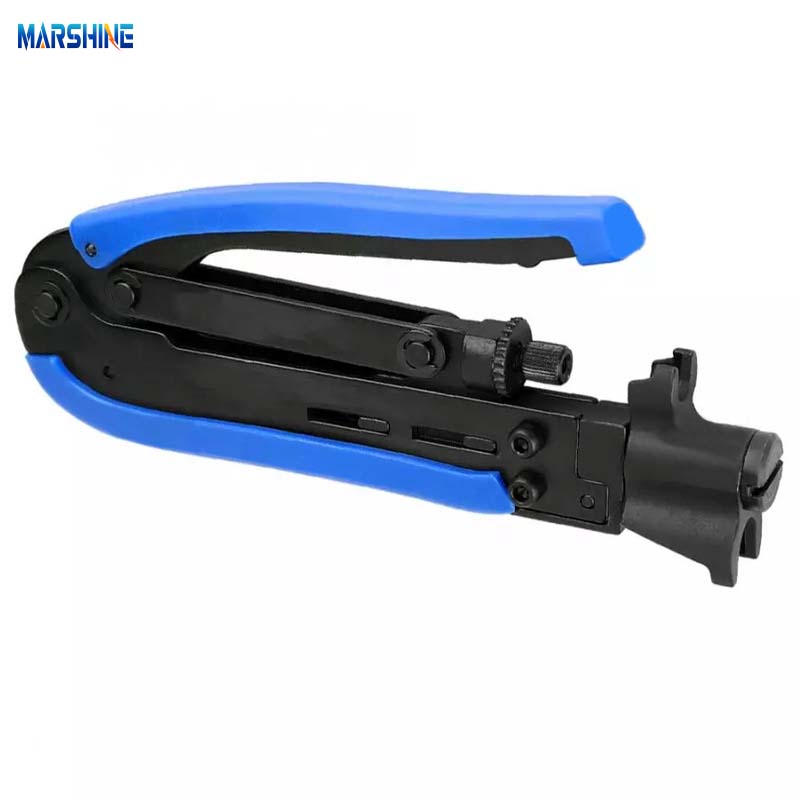

Você precisa cortar e preparar os cabos com precisão. Cortadores de cabo e cortadores de fio são suas principais ferramentas para isso.Os cortadores de cabo têm mandíbulas maiores e cabos mais longospara cabos mais grossos. Os cortadores de fio são perfeitos para fios mais finos. Técnicos profissionais usam essas ferramentas para cortes limpos e precisos. Você também usa um crimpador de cabo. Esta ferramenta portátil conecta fios e cabos anexando conectores. Os eletricistas consideram-no essencial para a terminação rápida e fácil dos fios elétricos.

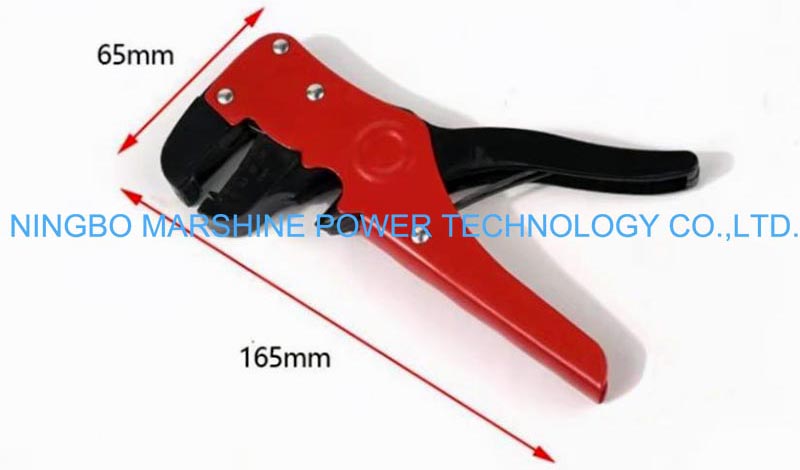

Ferramentas de decapagemsão igualmente vitais. Você deve remover o isolamento sem danificar o fio por baixo. O padrão da indústria para descascadores de fios éSAE-AS5768. Este padrão garante qualidade para ferramentas e lâminas. Uma ferramenta de decapagem de precisão geralmente apresenta umRoda de ajuste de 10 posições. Isso fornece resultados repetíveis sempre. Ele remove bainhas de vários tipos de cabos, incluindo cabos de sinal, telefone e dados. Suporta diâmetros de 2,5 mm a 11 mm. Algumas ferramentas MARSHINE oferecem esse tipo de precisão.
Depois de preparar os cabos, você deve fixá-los adequadamente. Para instalações externas, você pode usar um conduíte à prova d’água. Isso envolve os fios para protegê-los da umidade e de danos físicos.O conduíte de PVC resiste à corrosão, tornando-o ótimo para uso subterrâneo. Você também escolhe cabos com classificação adequada. O cabo UF (Alimentador Subterrâneo) possui uma capa espessa para enterramento direto. O fio THWN resiste à água e ao calor para instalações de conduítes.
Para proteger as conexões, use tubo termorretrátil. Forma uma vedação hermética e impermeável quando aquecido. A fita isolante à prova d'água também adiciona proteção extra ao redor das conexões. As tampas e protetores de cabos protegem os cabos de fatores externos.Protetores de cabo para serviços pesadosevitar acidentes onde os cabos se cruzam em áreas de tráfego intenso. Os sistemas de gerenciamento de cabos, como bandejas, suportam e protegem os cabos contra danos. As abraçadeiras resistentes ajudam a organizar e gerenciar cabos elétricos. A suspensão dos cabos no chão evita escorregões, tropeções e quedas em áreas de trabalho movimentadas.
Você também carrega ferramentas de utilidade geral e medição. Um multímetro é uma ferramenta de diagnóstico fundamental. Você usa isso paraverifique a continuidade nos circuitos. Ajuda você a encontrar circuitos abertos. Você também pode detectar resistência excessiva. Ele identifica falhas diretas em curto-circuito. Embora os multímetros padrão funcionem para muitas verificações, eles podem não detectar tudo. Para diagnósticos muito precisos, especialmente em situações de alta corrente, você pode precisar de um miliohmímetro especializado. Esta ferramenta aplica mais corrente para medir a resistência com mais precisão.
Depois de instalar os cabos, você precisa ter certeza de que funcionam corretamente. Testadores e certificadores de cabos são cruciais para isso. Eles ajudam você a identificardanos físicos como desgaste ou cortes. Você também pode detectar problemas com conexões inadequadas ou conectores RJ45 com defeito. Essas ferramentas verificam a conformidade com as restrições de comprimento do cabo, evitando a perda de dados. Eles até diagnosticam interrupções causadas por interferência eletromagnética (EMI).
Testadores de validação identificam erroscomo quebras, curtos ou problemas de wiremap, enviando pulsos elétricos. Testadores de validação mais avançados usam Reflectometria no Domínio do Tempo (TDR) para identificar locais de falhas e determinar o comprimento do cabo. Os testadores de qualificação avaliam a capacidade de uma rede a cabo de transportar dados em velocidades específicas. Eles medem as taxas de transmissão e identificam problemas intermitentes. Os testadores de certificação verificam a conformidade com os padrões do setor, como TIA, IEC e ISO. Eles comparam a sinalização elétrica e as medições paramétricas com os requisitos. Essas medições incluem diafonia, que mede o acoplamento de sinal entre pares de cabos. Você verá Near End Crosstalk (NEXT), Far End Crosstalk (FEXT), Powersum NEXT e Alien Crosstalk. Os certificadores também medem a perda de retorno, o que indica a reflexão do sinal.Os padrões ISO e TIA definem com precisão essas medições.
Às vezes você precisa encontrar um cabo específico em um pacote. É aí que geradores de tons e sondas são úteis. Você conecta um gerador de tons a uma extremidade do cabo. Ele envia um sinal através do fio. Em seguida, você usa uma ponta de prova amplificadora para ouvir esse sinal ao longo do caminho do cabo. Isso ajuda você a rastrear o cabo. Escolha um gerador de tons que forneça umsaída de sinal forte para rastreamento preciso. Deve também realizar testes de continuidade e confirmar a polaridade da linha. A ponta de prova do seu amplificador deve ter indicadores de sinal sonoros e visuais. Isso ajuda a detectar tons mesmo em ambientes barulhentos. Algumas sondas incluem até uma lanterna LED para espaços escuros. No entanto, as soluções analógicas enfrentam limitações em ambientes com alta interferência de sinal ou sistemas de fiação complexos, levando os usuários a explorar alternativas mais avançadas.
Para configurações mais complexas, especialmente em instalações de nível empresarial, você precisa de testadores de rede avançados. Essas ferramentas oferecemcapacidade de mapeamento de fiospara verificar a disposição dos pinos e identificar falhas na fiação. Eles realizam testes de qualidade de sinal, avaliando o desempenho do cabo em condições reais. Você também pode verificar a velocidade e a largura de banda, confirmando a velocidade da rede que o cabo pode suportar. O teste Power over Ethernet (PoE) garante que o cabo atenda aos padrões de transmissão simultânea de dados e energia. Esses testadores são robustos e portáteis para uso em campo. Elesmedir métricas de desempenho como atenuação, diafonia e largura de banda. AlgunsFerramentas MARSHINEoferecem esses recursos avançados.
Para cabos de fibra óptica, você usa testadores especializados. O teste do conjunto de testes de perda óptica (OLTS) é um requisito obrigatório para a certificação do sistema de fibra de acordo com os padrões TIA e IEC. Esses testadores medemperda de inserção, que é a redução na potência do sinal. Este é o parâmetro mais importante para a certificação Tier 1. Eles também medem comprimento, polaridade e refletância. A refletância é especialmente importante para aplicações monomodo de curto alcance.
Você precisa de mais do que apenas ferramentas para os cabos. Você também precisa de equipamentos para apoiar o processo de instalação e mantê-lo seguro. Essas ferramentas ajudam você a gerenciar cabos, proteger-se e facilitar trabalhos difíceis.
O roteamento adequado dos cabos é fundamental para uma instalação bem-sucedida. Você deve sempre desenvolver um plano claro, mapeando rotas para evitar obstáculos, fontes de calor e arestas vivas. Isso garante eficiência e facilita a manutenção futura. Os cabos devem seguir linhas naturais, muitas vezes usando conduítes ou bandejas como estrutura. Lembre-se de respeitar as recomendações do fabricantediretrizes de raio de curvaturapara evitar danos ou perda de sinal. Você também separa os cabos de alimentação e de dados para reduzir a interferência eletromagnética.
Para instalações grandes, você pode usarpistas, que são conduítes fechados, ótimos para escritórios. As bandejas de cabos são plataformas abertas para grandes feixes de cabos em data centers, oferecendo melhor fluxo de ar e acesso mais fácil. Os conduítes protegem os cabos contra danos e ajudam você a seguir os códigos elétricos. O empacotamento adequado com velcro ou braçadeiras evita flacidez e mantém as coisas organizadas. A etiquetagem sistemática, talvez com etiquetas termorretráteis, ajuda a identificar os cabos rapidamente. Essas práticasprolongar a vida útil do cabo, simplifique a manutenção e prepare seu sistema para o futuro. Algumas ferramentas MARSHINE podem ajudá-lo com o gerenciamento eficiente de cabos.
Sua segurança é sempre uma prioridade máxima. Quando você trabalha em altura, os regulamentos da OSHA exigem um sistema de posicionamento ou um sistema pessoal de prevenção de quedas se você tiver mais de4 pésacima do solo. Isso significa que você precisamosquetões, conectores, arneses, talabartes e dispositivos anti-queda. Sempre inspecione todos os equipamentos de escalada antes de usá-los diariamente.
Ao lidar com riscos elétricos, você deve desconectar a energia antes de iniciar o trabalho. Desligue o interruptor principal e o disjuntor e, em seguida, useprocedimentos de bloqueio/sinalização (LOTO)para evitar reenergização acidental. Sempre confirme que não há eletricidade presente com um testador de voltagem. Use equipamentos de proteção individual (EPI) essenciais, como luvas isoladas, sapatos de segurança elétrica e óculos de segurança. Inspecione suas ferramentas e EPI antes de cada uso. Essas etapas ajudam a evitar riscos de arco elétrico e a garantir um ambiente de trabalho seguro.
As ferramentas elétricas tornam seu trabalho muito mais rápido e menos árduo. Avanços na tecnologia de baterias, especialmente combaterias de íon de lítio, significa que as ferramentas alimentadas por bateria agora oferecem tempos de funcionamento mais longos. Isso lhe dámaior mobilidade e flexibilidade, permitindo que você trabalhe livremente em campos remotos ou espaços apertados sem cabos. Os cortadores de cabo sem fio, por exemplo, aumentam sua velocidade e eficiência, realizando cortes em segundos. Eles também reduzem o esforço físico, evitando fadiga e lesões. Você obtém cortes limpos e consistentes, o que é vital para terminações adequadas. As ferramentas sem fio modernas também incluem recursos de segurança integrados, como retração automática da lâmina.
Para puxar cabos de grande espessura através de conduítes, você precisa de ajuda especializada. Ferramentas comoblocos quadrantes reforçados e cabrestantes premiumajudá-lo a puxar suavemente o cabo em 90 graus. Os tripés e estruturas de extensão CableGlider fornecem suporte para alcance estendido. Tensiômetros do tipo Amp monitoram a tensão de tração em tempo real. Você também pode usar cabo de aço de alta resistência IWRC ou cabo antitorção para puxões difíceis. Algumas ferramentas MARSHINE oferecem soluções robustas para estas tarefas exigentes, garantindo que as suas instalações sejam eficientes e seguras.
Seu kit de ferramentas abrangente é crucial para instalações de cabos bem-sucedidas e de alta qualidade. Cada ferramenta desempenha um papel vital. Eles garantem a funcionalidade, segurança e longevidade dos sistemas de cabos. O uso dessas ferramentas mostra efetivamente seu profissionalismo e habilidade como instalador de cabos. Você faz conexões confiáveis acontecerem!
Você precisa de umconjunto completo de ferramentas. Nenhuma ferramenta é “mais” importante. Cada um ajuda você a fazer conexões de cabos confiáveis, seguras e duradouras.
Você usa testadores especializados para confirmar se seus sistemas de cabos funcionam perfeitamente. Eles encontram problemas ocultos e garantem que sua rede atenda a todos os padrões de desempenho. Isso garante qualidade.
Você sempre usa EPI como luvas e óculos de segurança. Desconecte a alimentação e use procedimentos de bloqueio/sinalização. Inspecione seu equipamento diariamente. Sua segurança é sempre a principal prioridade!
